自力式温控阀 ¥2600.00

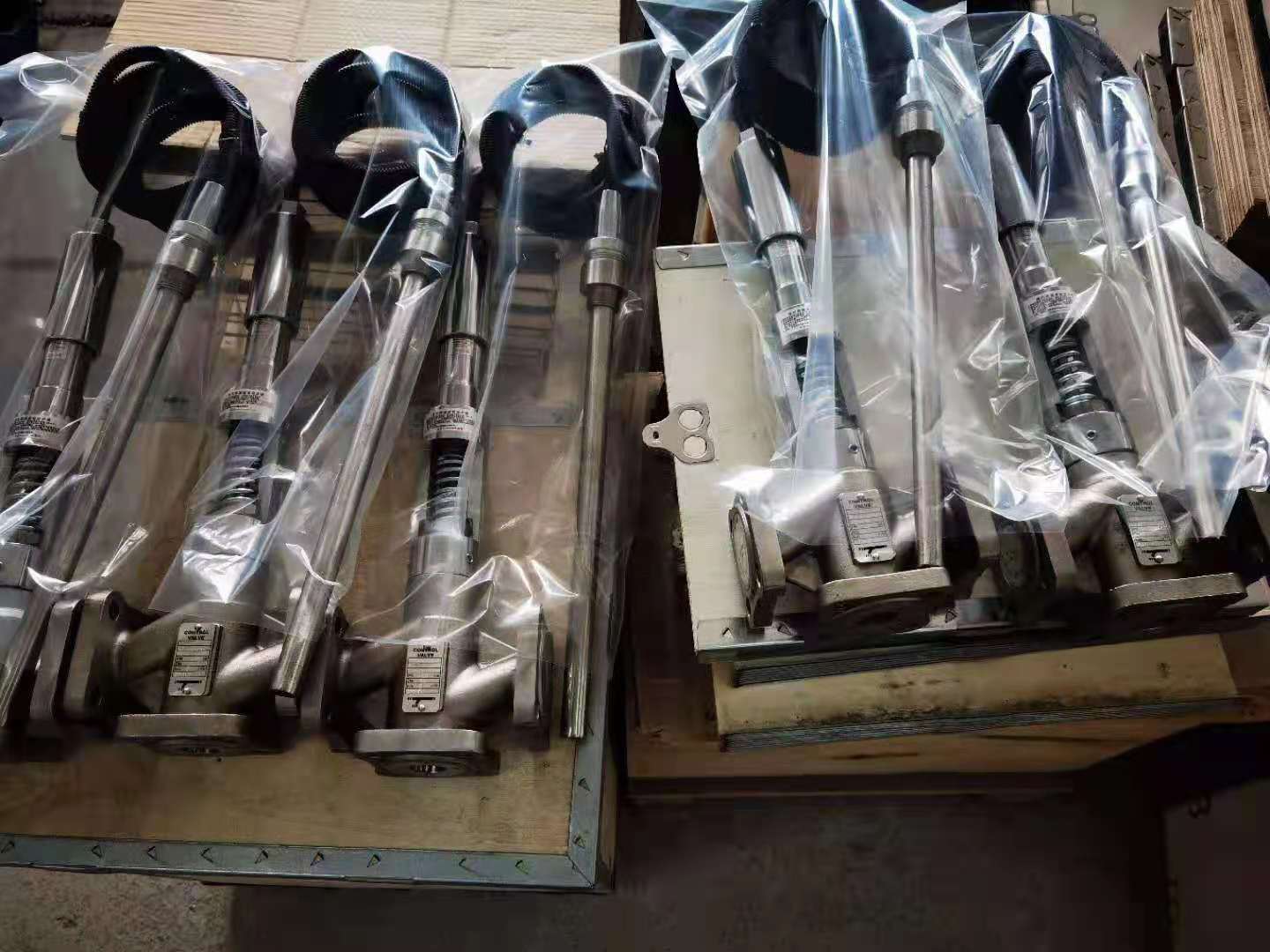

自力式温控阀

全国热线

0531-85884889

温度控制阀是流量调节阀在温度控制领域的典型应用,通过控制换热器、空调机组或其他用热、冷设备一次热(冷)媒入口流量,以达到控制设备出口温度目的。当负荷产生变化时,通过改变阀门开启度调节流量,以消除负荷波动造成的影响,使温度稳定在设定范围内。


一、 基本原理

    温度控制阀是流量调节阀在温度控制领域的典型应用,通过控制换热器、空调机组或其他用热、冷设备一次热(冷)媒入口流量,以达到控制设备出口温度目的。当负荷产生变化时,通过改变阀门开启度调节流量,以消除负荷波动造成的影响,使温度稳定在设定范围内。

二、 应用领域

该产品广泛应用于暖通空调、生活热水,楼宇自控热力除氧及工业生产领域的换热设备。

三、 产品说明

1)简介

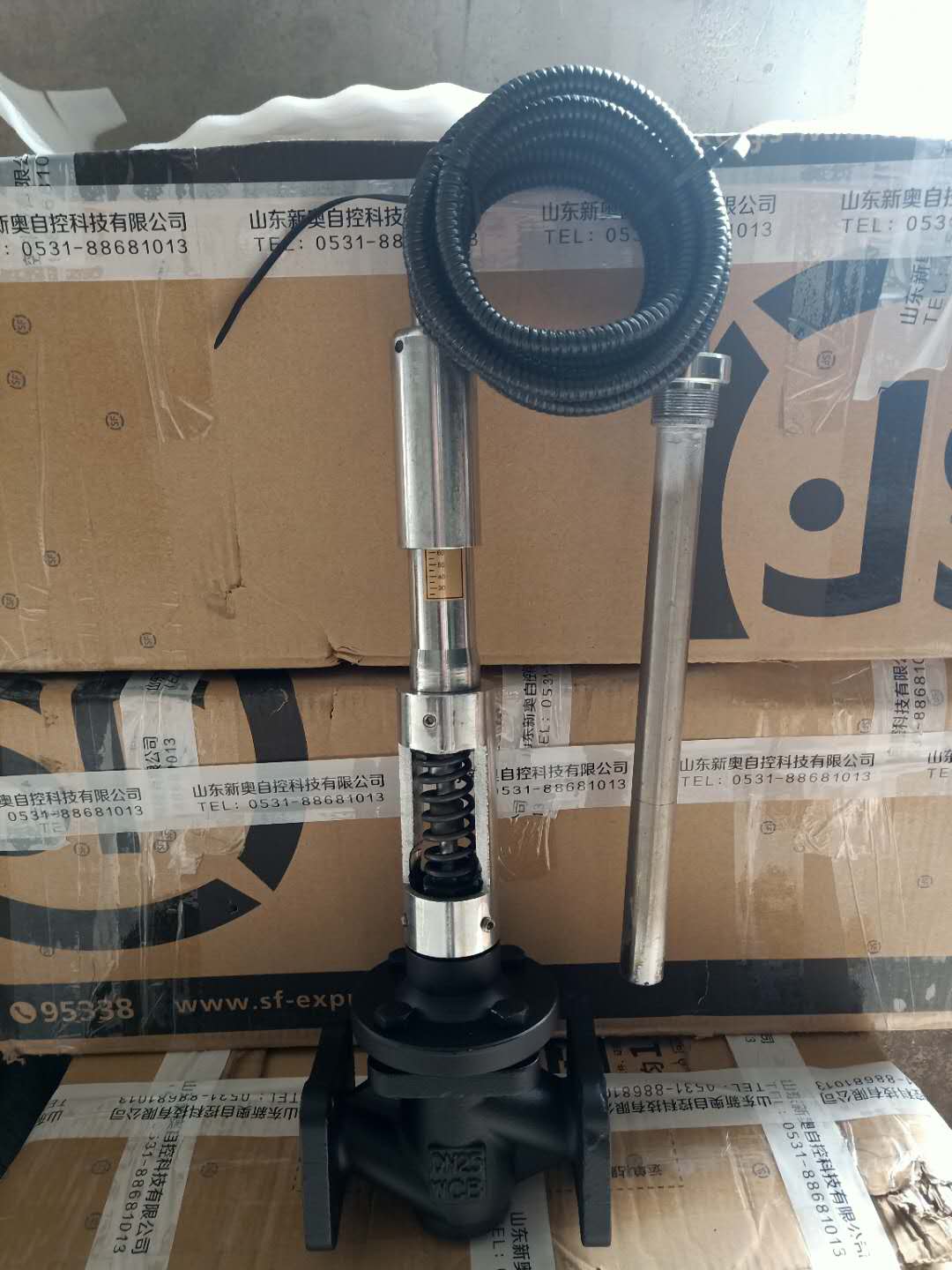

Xa-ZW系列温控阀是利用液体热胀冷缩原理,靠感温包内液体体积变化产生的压力来调节阀门开度,以达到控制热源介质流量的目的,最终控制被加热介质的温度。

控制过程为:其控制方式为简单的比例控制(P控制),

2)产品特点

a、液压驱动,无需外部电源,使用安全可靠。

b、选用新型控温介质,热膨胀比例特性好,稳定性强。

c、造价低、工作稳定,调温范围广。

e、平衡式阀门,等百分比/ 线性流量特性。

f、结构紧凑,体积小,安装简捷, 使用寿命长。

    四、 调试运行

1.系统运行前,先确保整个管网已注满水,并开启循环泵,在确定系统无异常的情况下,方可将一次热媒的温控阀投入运行,步骤如下:

第一:关闭自力式温控阀前后的截止阀

第二:缓慢开启旁通截止阀,让一次热源漫漫注入系统。

第三:待管网温度升至或接近要求温度时,缓慢关闭旁通截止阀,并同时缓慢打开温控阀前后截止阀。

第四:观察出水温度变化,待出水温度稳定后即完成操作。



2.系统运行时,如需改变出水温度请参照一下步骤:

第一:先关闭温控阀前后截止阀。

第二:观察出水口温度,待温度降至到要求调整的温度以下后 。

第三:用随机附带的调温扳手来调节执行器上的调温旋钮,

顺时针方向旋转,为调底设定温度。

逆时针方向旋转,为调高设定温度。

第四:在温度设定好后缓慢打开温控阀前后截止阀即可。



3.设备的停机,需注意以下几项:

第一:首先将一次热源总阀关闭。

第二:其次关闭温控阀前后截止阀。

注:温控阀为一种精密温度调节仪器,不能当做普通截止阀使用,所以设备停机时必须关闭前后截止阀,并确保一次热源无泄露。
