产品型号：QAE2174.015

产品简介：西门子传感器QAE2174.,温度测量范围-10....120℃ ，用于获取管内或容器内流体温度的有源传感器工作电压DC 13.5...35 V，信号输出 4...20 mA.

型号概述：

型号                 配件                 浸液长度         工作电压            输出信号

QAE2174.010  包括保护包带有螺纹接头G½A              100mm        DC13.5...35V           4...20mA

QAE2174.015  包括保护包带有螺纹接头G½A              150mm        DC13.5...35V           4...20mA

设备兼容：

能够获取和处理传感器输出信号（ 4...20 mA）的所有系统或设备。

功能：

传感器通过传感元件的阻值随温度变化而成函数方式变化来获取介质温度值。 根据传感器类型，这些温度变化转化为 4...20 mA输出信号，输出信号符合被选定的温度范围。

构造设计：

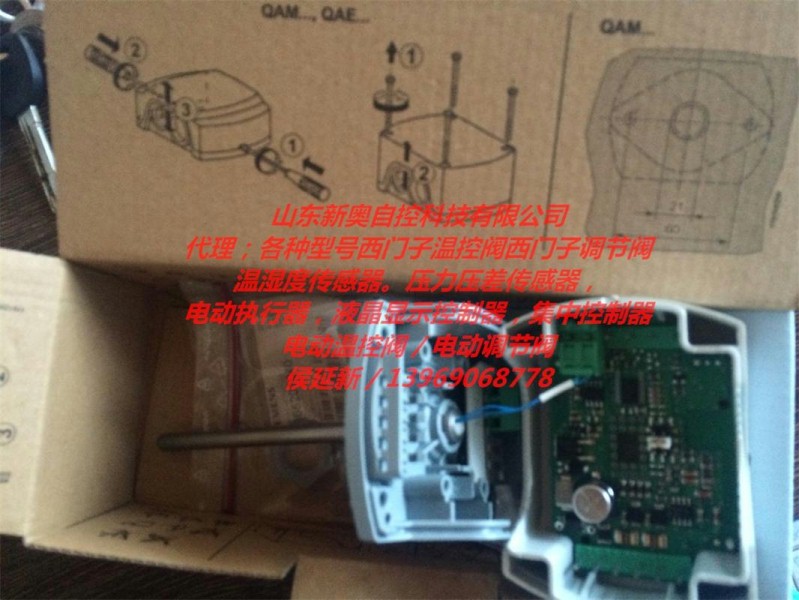

浸入式温度传感器组成有：外壳，印刷电路板，接线端，浸液杆，保护包

两个可组合式外壳，包括接线端和可拆卸面板

测量电路和定位元件都固定在面板内的印刷电路板上，接线端在底座上

电缆接入可通过传感器提供的M16电缆接入密封管 (IP54)，它可用螺丝拧紧固定在外壳上，浸液杆和外壳紧密连接，浸液杆插入保护包

工程注意事项：

如果额定压力超过PN10，需要使用不锈钢(V4A)保护包;如果需要，温度量程根据传感器选择

安装注意事项：

传感器的安装位置根据用途决定

• 用于供水温度控制（加热流体）

－泵连接流体，传感器直接放置在泵后

－泵连接回流，传感器放置在混合阀后1.5m－2m

• 用于回水温度限制

传感器应安装在弯头处，使其浸液杆或保护包能够正对流体方向，在测温处的流体必须

充分混合，如果泵连接回水，测温处必须在泵下游，离混合点至少1.5m

传感器应安装在避免使信号线从顶部进入的地方

对于所有类型的传感器，浸液长度至少60mm

传感器不必覆盖结缘材料

安装传感器时，螺纹装置或者T型片（G ½）应焊接在管子上

重量（包括包装）：

QAE2174.010    大约0.22 kg

QAE2174.015    大约0.24 kg
